Van het de Assemblagemateriaal van YAMAHA YV100XG SMT de Elektronische Component het Opzetten Machine

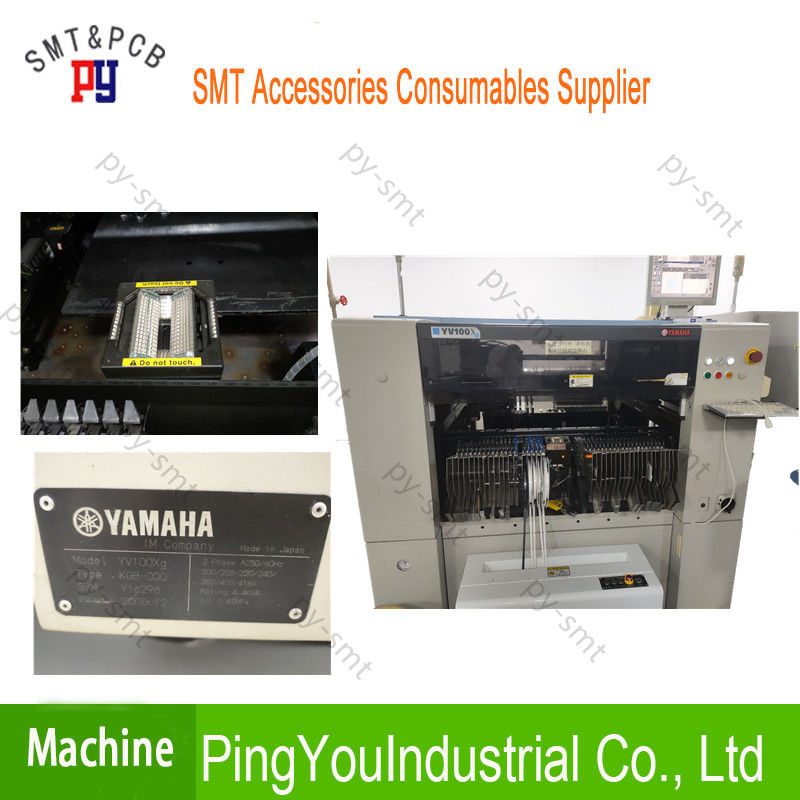

De Elektronische Component van YAMAHA YV100XG het Opzetten Materiaal kgb-000 Echte Gebruikte Machine

De Elektronische Component van YAMAHA YV100XG het Opzetten Materiaal kgb-000 Echte Gebruikte Machine

Producteigenschappen:

Hoge snelheid die bij 0,18 seconde/spaander (in de optimale omstandigheden) opzetten.

16.200 CPH (0.22sec/chip) bereikte op IPC9850-voorwaarde.

Opzettende nauwkeurigheid van micron +/-50 (absolute nauwkeurigheid: μ+3σContinuously alle-balerkenning van CSP/BGA, met inbegrip van oordeel van gebreken en tekorten.

Aanpassing van brede waaier componenten, van 0603 aan ·31mm QFP.

Ideaal voor de module van het volgende generatiegeheugen.

Model: YV100Xg

PCB-afmetingen

M type: (Maximum) L460xW335mm/L50xW50mm (Min)

L type: (Maximum) L460xW440mm/L50xW50mm (Min)

Opzettende nauwkeurigheid

Absolute nauwkeurigheid (μ+3σ): +/-0.05mm/CHIP, +/-0.05mm/QFP [wanneer het gebruiken van de standaardcomponenten van Yamaha

Opzettende cyclusduur:

0.18sec/CHIP, 1.7sec/QFP [in de optimale omstandigheden], 1608CHIP: 16,200CPH (0.22sec/chip)

[IPC9850-voorwaarde]

Componenten toepasselijk voor het opzetten:

0603~·31mm de componenten, SOPPEN·SOJ, QFP, SCHAKELAAR, PLCC, CSP, BGA

FNC leidt: Toelaatbare hoogte op PCB-oppervlakte vóór vervoer: 4mm max.

Hoogte componenten die kan worden opgezet: 15mm.

*Mounting van componenten met een hoogte van 6,5 tot 15mm is mogelijk als bepaalde voorwaarden met. zijn.

Standaardhoofd: Toelaatbare hoogte op PCB-oppervlakte vóór vervoer: 6.5mm max.

Hoogte componenten die kan worden opgezet: 15mm.

*Mounting van componenten met een hoogte van 6,5 tot 15mm is mogelijk als bepaalde voorwaarden met. zijn.

Externe dimensies L1,650mmxW1,408mmxH1,850mm

Hoofdeenheidsgewicht ong. 1,600kg

1) Hoge snelheid en high-precision multifunctionele modulaire plaatsingsmachine

2) 0,18 ultra de hoge snelheidsplaatsing van seconds/CHIP (beste voorwaarde) 16200CPH (korrel/uur)

3) In de IPC9850-staat, is de flardsnelheid tot 16200CPH die (aan 0,22 seconds/CHIP beantwoorden)

4) Zet 0603 componenten, de gehele precisie tot ± op 50 microns, herhaalt het hoogtepunt nauwkeurigheid tot ± 30 microns

5) Brede waaier van toepassingen, van 0201 (duim) microcomponents aan 31mm QFP grote componenten

6) Het gebruiken van 2 digitale camera's van de hoge resolutie multi-visie

7) De ononderbroken erkenning van de soldeerselbal voor CSP/BGA-componenten, met inbegrip van de bepaling van het tekort van soldeerselballen

8) De YAMAHA gepatenteerde pijp van de vluchtverandering kan worden geselecteerd, die het machine nutteloze verlies kan effectief verminderen

9) De beste keus voor universeel type

10) De y-As wordt gedreven door high-power servoversterkers en staven van de hoog-starheidsschroef bij de linkerzijde en de rechtereinden.

Deze pas ontwikkelde volledig-vaste dubbel-bestuurderstechnologie versnelt versnelling en coördinatie

door beide einden voltooit drijven en de versnellingsfunctie. Verminderde het plaatsen tijd.

Het type van raadsgrootte M: (MAXIMUM) L460*W335 - L50*W50 (MIN)

L type: (MAXIMUM) L460*W440 - L50*W50 (MIN)

Het opzetten van Nauwkeurigheids Absolute Nauwkeurigheid (μ+3σ): ±0.05mm/chip, ±0.05mm/QFP

Opzettend snelheid 0,18 seconds/CHIP 1,7 seconds/QFP, 1608/CHIP: 16200CPH

Monteerbare Componenten 060331mm Componenten, SOP/SOJ/QFP/Connectors/PLCC/CSP/BGA

Afmetingen 1650*1408*1900

Totaal gewicht 1600KG
