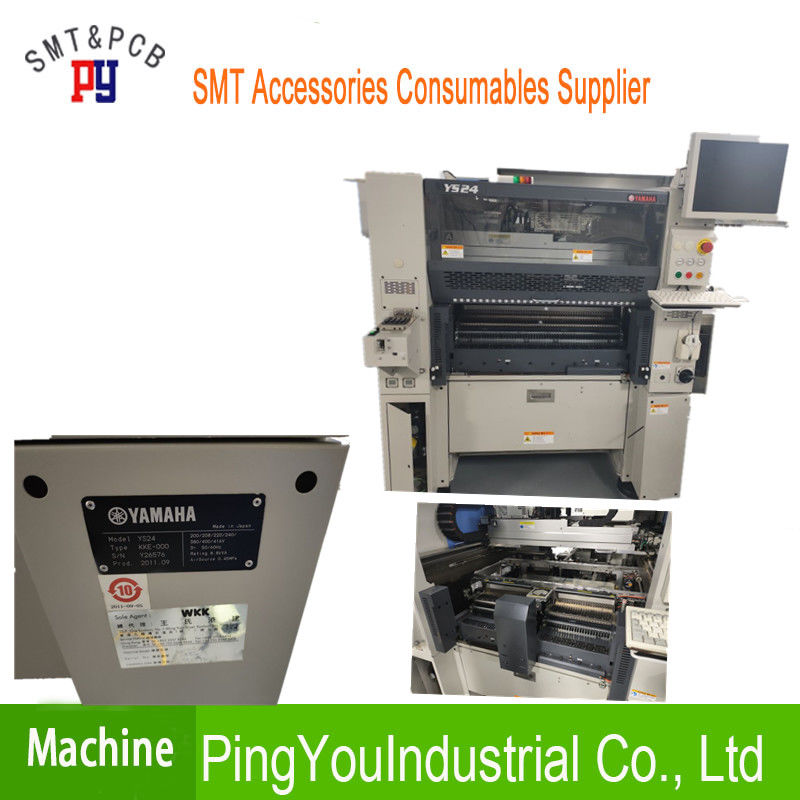

YS24 compacte Super Hoge snelheids Modulaire Machine, Smt-de Assemblagemateriaal kke-000 van PCB

YS24 compacte super-hoog-Snelheids Modulaire Machine kke-000 Smt-de Assemblagemateriaal van PCB

YS24 compacte super-hoog-Snelheids Modulaire Machine kke-000 Smt-de Assemblagemateriaal van PCB

De Reeks Mounter van Yamaha YS24 is verdeeld in Yamaha YS24 en

De modellen van Yamaha YS24X,

De steunenl700×w460mm ultra grote substraten van Yamaha YS24/YS24X

Unieke dubbele de plaatsingslijst van Yamaha, dubbel spoorwegsysteem.

YS24 productie per eenheidsgebied van 340.000 CPH/vierkante meter.

72,000CPH (0.05sec/CHIP)

Uitstekend opzettend vermogen

Pas ontwikkelde „Dubbele Stadiumtransportband“ 34kCPH/㎡

Gebied-productiviteit, hoogste klasse in de wereld

L700 x Super grote toepasselijke PCB van W460mm

Dubbel toepasselijk de Steegsysteem van YAMAHA

120 Maximum voedercapaciteit

0402 tot 32 x 32mm

Toepasselijke componenten

72,000CPH (0.05sec/CHIP)

Uitstekend opzettend vermogen

Pas ontwikkelde „Dubbele Stadiumtransportband“ 34kCPH/㎡

Gebied-productiviteit, hoogste klasse in de wereld

L700 x Super grote toepasselijke PCB van W460mm

Dubbel toepasselijk de Steegsysteem van YAMAHA

120 Maximum voedercapaciteit

0402 tot 32 x 32mm

Toepasselijke componenten

Modelyamaha YS24

Toepasselijke PCB L50xW50mm – aan L700xW460mm

Opzettende nauwkeurigheid +/-0.05mm (+ 3), +/-0.03mm (3)

Snelheid 72,000CPH (0,05 seconde. /CHIP: Optimale voorwaarden die door Yamaha-Motor duidelijk worden gemaakt)

Toepasselijke componenten

MAXIMUM 0402 tot 32x32mm (Hoogte 6.5mm of minder)

Componententypes

120 types (van de de bandspoel van Max./8mm de brede omzetting)

Voeding

AC in drie stadia 200/208/220/240/380/400/416 V +/-10%

De bron van de luchtlevering

0.45MPa

Externe dimensie

L1,254x W1,687x H1,445mm (exclusief uitsteeksels)

Gewicht

Ong. 1,700kg

KLA-M5840-04 SERVOraad ASSY 1

2 KLA-M5840-15 SERVOraad ASSY 1

3 KLA-M5880-02 D.POWER-EENHEID ASSY 1

4 KLA-M11B0-01 ETIKETTEREN, CONTROLEMECHANISME 1

5 90K41-001390-ETIKET, WAARSCHUWING 1

6 KLW-M4209-21 SYSTEEMeenheid ASSY 1

7 VERRE KLW-M4530-00 ALS RAAD ASSY 1 YSM40R-4

KLW-M4530-10 VER ALS RAAD ASSY 1 YSM40R-2

8 KLA-M441H-20 VISIEraad ASSY 2

9 KLA-M4510-01 MOEDERraad ASSY 2

10 KLA-M4250-01 BACKPLANE RAAD ASSY 1

11 KLA-M4262-01 ETIKETTEREN, CONTROLEMECHANISME 1

SCHROEF 12 97602-04308, FILTERT HOOFDw/w 12

13 90116-12JA10-DE SCHROEF, FILTERT HOOFDw/w 2

14 90K41-001630-ETIKET, VOORZICHTIGHEID 1

15 KLA-M4255-10 FLITSschijf 4G 1

90172-00J040 WASMACHINE, EXTL, GETANDE 1

2 91312-04008 BOUThexuitdraai, CONTACTDOOShoofd 31

3 91312-06008 BOUThexuitdraai, CONTACTDOOShoofd 36

4 92902-04200 WASMACHINE, VLAKTE 2

5 KHJ-MK002-20 VOEDER-50 PLAAT 2

6 KHJ-MK010-20 KADER, SPOELtribune 1 1

7 KHJ-MK011-20 LEIDEN, VERDELEN 2 1

8 KHJ-MK012-20 KADER, SPOELtribune 2 1

9 KHJ-MK013-20 HOOFDkader 1 1

10 KHJ-MK014-20 HOOFDkader 2 1

11 KHJ-MK015-20 HOOFDkader 3 1

12 KHJ-MK016-20 HOOFDkader 4 1

13 KHJ-MK017-20 HOOFDkader 5 1

14 KHJ-MK018-20 HOOFDkader 6 1

15 KHJ-MK019-20 TREKKRACHT 2

16 KHJ-MK020-20 VERDELING 2 12

17 KHY-M373C-10 KETTING 1

18 KHY-M374C-00 GIETMACHINE 2

19 KHY-M3R16-00 VERDELING 12

20 KM0-M3741-00-GIETMACHINE 63 2

KHJ-MD201-00 VOEDERplaat 1

2 KHJ-MD202-00 ZIJplaat, L 1

3 KHJ-MD203-00 ZIJplaat, R 1

4 KHJ-MD204-00 KLEMplaat 1

5 KHJ-MD205-00 VOEDERkurk 1

6 KHJ-MD206-00 SCHAKELAARplaat 1

7 KHJ-MD207-00 ONDER DEKKING 1

8 KHJ-MD208-00 RUGDEKKING 1

9 KHJ-MD209-00 GRONDPLAAT 1

10 KHJ-MD210-00 VOET 4

11 KJJ-M371R-000 SPOORgids 16P 1

12 KHJ-MD212-00 BKT. SCHAKELAAR 1

13 KHJ-MD213-00 SPOELhouder, MOEILIJKE SITUATIE. 1

14 KHJ-MD214-00 SPOELhouder, BEWEGING 1

15 KHJ-MD110-00 ETIKETTEREN, HOOGTE 1

16 KHJ-M4484-02 FDR. ST. RAAD ASSY 1

17 KHJ-M4486-00 HOOGTE GELEIDE RAAD ASSY 1

18 KJ3-M6511-00-KRINGSbeschermer, 1 1

19 KHJ-M537A-00 LAWAAIfilter 1

20 KHJ-M6561-10 VOEDING 1 1

21 KHJ-M661B-01 HNS, AC IN 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, LAMP 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, WERPEN OP 1

26 KHJ-M663D-00 HNS, WERPEN ONDERAAN 1

27 KHJ-M663E-00 HNS, HOOGTEreeks 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 1

29 KJ3-M662A-00 HNS, AC IN 1 1 in het buitenland delen

KJ3-M661A-00 HNS, AC IN 1 1 Domestis-delen

30 KHJ-MD215-001 ETIKETTEREN, SERIE 1

31 KHA-M5184-11 VERZEGELEN, ETIKET 1

32 KHY-M6417-00 VERZEGELEN, CE 1

33 KHY-M372M-00 SCHROEVEN, STAD 2

34 90563-03J100-VERBINDINGSSTUKbout 4

35 92902-03200 WASMACHINEvlakte 4

36 98902-03004 SCHROEF BINDEND HOOFD 4

37 98902-03005 SCHROEF BINDEND HOOFD 28

38 98902-04006 SCHROEF BINDEND HOOFD 10

39 98702-03006 SCHROEF VLAK HOOFD 8

40 91312-03006 BOUThexuitdraai. CONTACTDOOShoofd 3 M3X8

41 91312-03008 BOUThexuitdraai. CONTACTDOOShoofd 4 M3X7

42 90990-11J003-DE SCHROEF, FILTERT HOOFDw/w 16

43 NYLON KLEM 12 VAN $NK-3N

KLF-M3TD2-00 BLOK, VERBINDING 1

2 KLF-M3TD6-00 LEIDEN, HNS. 1

3 KMB-M3TD7-00 BEHANDELEN, HNS. 1

4 KLF-M3TDD-00 BUSH 2

5 KLF-M3TDE-00 POLYwasmachine 0,5 4

6 KLF-M3TDF-00 TRIBUNE, SCHAKELAAR 2

7 KLF-M3TDG-00 BEHANDELEN, FES CONN. 1

8 LC1-M91A1-00-KUSSEN 2

9 $TSH4-M5M-VERBINDING 4

10 KV8-M37S2-00-LUCHTcontactdoos, 2 ASSY. 3

11 KLF-M37S2-00 LUCHTcontactdoos, 3 ASSY. 1

12 NYLON KLEM 2 VAN $NK-2N

13 90990-41J151-KRAAG 1 2

14 klf-m3tb1-01 HOGERE DEKKING 1,46 1 Harsband

15 KLF-M3TB5-00 HOGERE DEKKING 2,46 1

16 91312-03014 BOUT, HEX.SOCKET-HOOFD 4 M3X14

17 91312-04006 BOUThex.socket HOOFD 12 M4X6

18 91312-04025 BOUThex.socket HOOFD 4 M4X20

19 91312-06016 BOUThex.socket HOOFD 4 M6X16

20 90990-32J005-BOUT, FLENS 2

21 90112-2AJ008-BOUThex.socket HOOFD 4

SCHROEF 22 97602-04308, FILTERT HOOFDw/w 2

23 98902-03004 SCHROEF BINDEND HOOFD 3

24 92A08-03305-SCHROEF, REEKS 4

25 KLF-M3T75-00 VERBLIJF, RELAIS 1

26 91312-04008 BOUThex.socket HOOFD 2

27 KMB-M3TD8-00 BAND 1

KLF-M3T05-00 SNIJDER, BOVENLEER 46 2

2 KLF-M3T06-01 PLATEREN, BASE3 1

3 KLF-M3T07-A0 SNIJDER, LAGER 46 1

4 KLF-M3T08-00 BAR 2

5 KLF-M3T09-00 PLATEER, 4 46 1

6 KLF-M3T25-10 BLIJVEN, VOCHTIGERE HOUDER 1

7 KLF-M3T26-00 BEHANDELEN, SNIJDER 46 1

8 KLF-M3T77-02 BLIJVEN, SNIJDER HNS. 1

9 KLF-M3T0N-02 BEHANDELEN, M 46 1

10 KHY-M3T24-10 VOCHTIGERE KURK 1

11 SPOOR VAN 90K72-6L0130 LM, 20 3

12 HET BLOK VAN 90K80-020L00 LM, HSR20-L 3

13 KHY-M3T23-00 VOCHTIGER VERBLIJF 2 M18

14 KHY-M3T22-01 SCHOKBREKER 2 M18

15 KLF-M3T15-01 VERBLIJF, ZIJl 1

16 KLF-M3T15-11 VERBLIJF, ZIJr 1

17 KLF-M3TB2-00 VERBLIJF, HELLING L 1

18 KLF-M3TB2-10 VERBLIJF, HELLING R 1

19 $NK-2N NYLON KLEM 4

20 91312-04008 BOUThex.socket HOOFD 7 M4X8

21 91312-04010 BOUThex.socket HOOFD 6 M4X10

22 91312-05010 BOUThex.socket HOOFD 6 M5X10

23 91312-05012 BOUThex.socket HOOFD 7 M5X12

24 91312-05014 BOUThex.socket HOOFD 12 M5X14

25 91312-05018 BOUThex.socket HOOFD 6 M5X18

26 91312-05025 BOUThex.socket HOOFD 4 M5X25

27 91312-05030 BOUThex.socket HOOFD 4 M5X30

28 91312-06014 BOUThex.socket HOOFD 4 M6X14

29 91312-06018 BOUThex.socket HOOFD 2 M6X18

30 91312-06020 BOUThex.socket HOOFD 10 M6X20

31 91312-06030 BOUThex.socket HOOFD 4 M6X30

SCHROEF 32 97602-04308, FILTERT HOOFDw/w 4
