Markeren:
3D SPI SMT-machine
, TR7007D Plus SMT-machine
, 3D SMT-machine voor het inspecteren van soldeerpasta
SMT-machine 3D Solder Paste Inspection (SPI) TR7007D Plus.
Specificaties:
| Optisch systeem |
|
| Beeldvormingsmethode |
Stop-and-go beeldvorming |
| Camera |
21 Mpix |
| Beeldresolutie |
9.8 μm, 15 μm (fabrieksinstelling) |
| Verlichting |
Breed spectrum 2D-licht (RGB+W), coaxiale verlichting |
| 3D-technologie |
Tweeweg digitaal randpatroon |
| Zichtveld |
21 Mpix@ 9,8 μm: 50,30 x 40,24 mm |
| 21 Mpix@ 15 μm: 76,8 x 61,4 mm |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
21 Mpix@ 9,8 μm: 2,6 FOV/sec |
| 21 Mpix@ 15 μm: 2,3 FOV/sec |
| Hoogte-resolutie |
21 Mpix@ 9,8 μm: 0,4 μm |
| 21 Mpix@ 15 μm: 0,454 μm |
| Maximaal. |
21 Mpix@ 9,8 μm: 420 μm |
| 21 Mpix@ 15 μm: 470 μm |
| |
| * op Kalibratie Doel |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + wisselstroomservo met EtherCAT-bewegingsregelaar |
| Y-asbesturing |
Ballenschroef + wisselstroomservo met EtherCAT-bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + wisselstroomservo met EtherCAT-bewegingsregelaar |
| X-Y-asresolutie |
0.1 μm |
| Z-asresolutie |
0.1 μm |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
TR7007D SII: 510 x 460 mm |
| TR7007D SII: DL: 510x310 mm x 2 rijstroken, 510x590 mm x 1 rijstroken |
| TR7007LD: 765 x 610 mm |
| PCB-dikte |
0.6 - 5 mm |
| Maximaal PCB-gewicht |
TR7007D SII (DL): 3 kg. Facultatief: 5 kg |
| TR7007LD SII: 3 kg. Facultatief: 5 kg / 12 kg |
| De bovenste vrijheid |
Voor de toepassing van deze richtlijn wordt de in punt 1 bedoelde vergunning verleend aan de bevoegde autoriteiten van de lidstaten. |
| Onderafstand |
40 mm |
| Randvrijheid |
Optioneel: 4 mm / 5 mm |
| Hoogte van de transportband |
Optioneel: 940-965 mm |
| * SMEMA-compatibel |
| Inspectiefuncties |
|
| Gebreken |
Onvoldoende pasta |
| Overmatige pasta |
| Vervorming van de vorm |
| Ontbrekende pasta en bruggen |
| Meting |
Hoogte |
| Gebied |
| Volume |
| Verrekening |
| Afmetingen |
|
| WxDxH |
TR7007D SII: 1000 x 1480 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007D SII DL: 1000 x 1750 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007LD SII: 1365 x 1720 x 1710 mm |
| Opmerking: exclusief signaaltoren |
| Gewicht |
TR7007D SII: 795 kg |
| TR7007D SII DL: 840 kg |
| TR7007LD SII: 1025 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

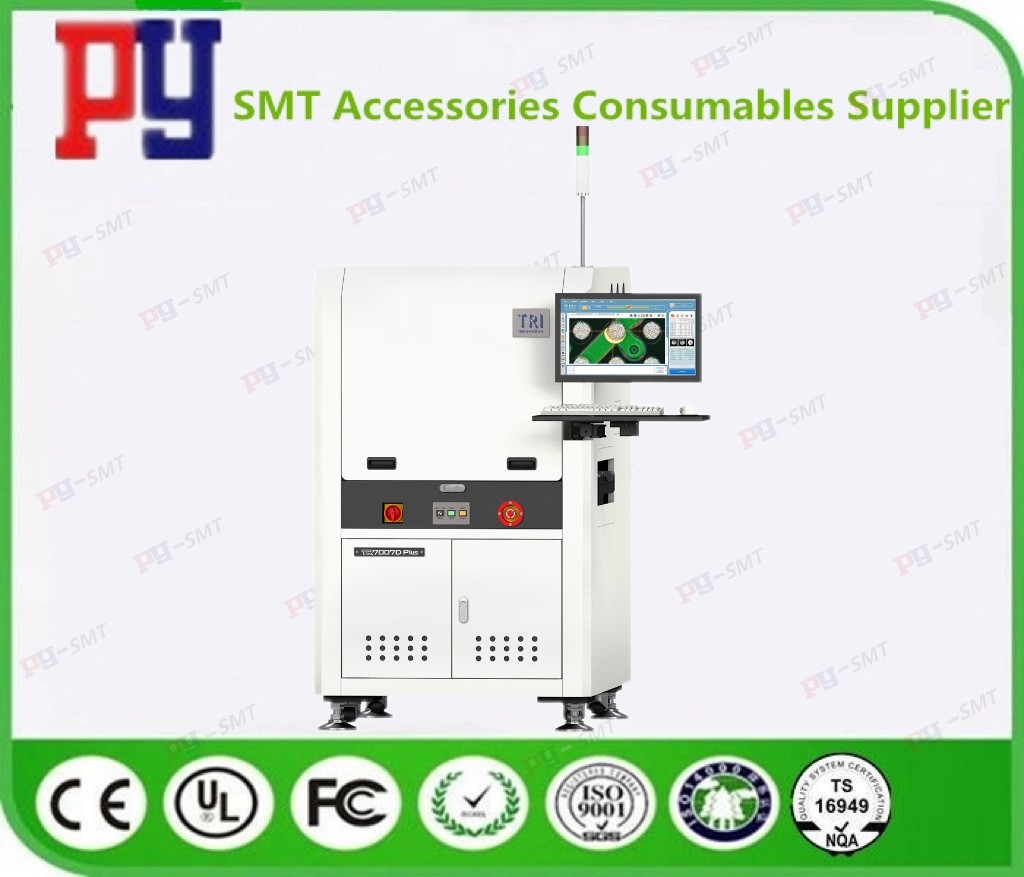

TR7007D Plus foto:
