SMT Machine 3D Solder Paste Inspection (SPI) TR7007Q Plus.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Stop-and-go beeldvorming |
| Camera |
4 Mpix of 12 Mpix (fabrieksinstelling) |
| Beeldresolutie |
5.5 μm, 6 μm, 10 μm, 15 μm (fabrieksinstelling) |
| Verlichting |
Verbeterde 2D-lichten (RGB+W) |
| 3D-technologie |
Vierweg digitaal randpatroon |
| Zichtveld |
4 MP Camera Link- |
| @ 10 μm: 20,3x20,3 mm |
| @ 15 μm: 30,5x30,5 mm |
| |
| 12 MP Camera Link- |
| @ 5,5 μm: 22,5x16,5 mm |
| @ 10 μm: 40,6x30,7 mm |
| @ 15 μm: 61x46 mm |
| |
| 12 MP CoaXPress- |
| @ 6 μm: 24,3x18,4 mm |
| @ 10 μm: 40,6x30,7 mm |
| @ 15 μm: 61x46 mm |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
4 MP Camera Link: tot 3 FOV/sec |
| 12 MP Camera Link: tot 1,8 FOV/sec |
| 12 MP CoaXPress: maximaal 2,6 FOV/sec |
| Hoogte-resolutie |
@10 μm/15 μm: 0,45 μm |
| @5,5 μm/6 μm: 0,22 μm |
| Maximaal. |
@10 μm/15 μm: 420 μm/750 μm |
| @5,5 μm/6 μm: 210 μm/310 μm |
| |
| * op Kalibratie Doel |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + EtherCAT-bewegingsregelaar |
| Y-asbesturing |
Ballenschroef + EtherCAT-bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + EtherCAT-bewegingsregelaar |
| X-Y-asresolutie |
0.5 μm |
| Z-asresolutie |
1 μm |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
TR7007Q Plus:@5,5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm |
| TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 rijstroken, 510x590 mm x 1 rijstroken |
| TR7007LQ Plus:@6 μm, 10 μm, 15 μm - 765 x 610 mm |
| PCB-dikte |
0.6 - 5 mm |
| Maximaal PCB-gewicht |
3 kg. Facultatief: 5 kg |
| De bovenste vrijheid |
@5,5 μm, 6 μm: 25 mm; @10 μm, 15 μm: 50 mm |
| Onderafstand |
40 mm |
| Randvrijheid |
3 mm |
| Hoogte van de transportband |
880 920 mm |
| |
| * SMEMA-compatibel |
| Inspectiefuncties |
|
| Gebreken |
Onvoldoende pasta |
| Overmatige pasta |
| Vervorming van de vorm |
| Ontbrekende pasta en bruggen |
| Meting |
Hoogte |
| Gebied |
| Volume |
| Verrekening |
| Afmetingen |
|
| WxDxH |
TR7007Q Plus: 1000 x 1400 x 1650 mm |
| TR7007Q Plus DL: 1000 x 1500 x 1650 mm |
| TR7007LQ Plus: 1365 x 1720 x 1710 mm |
| |
| Opmerking: exclusief signaaltoren, signaaltorenhoogte 515 mm |
| Gewicht |
TR7007Q Plus: 775 kg |
| TR7007Q Plus DL: 825 kg |
| TR7007LQ Plus: 982 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

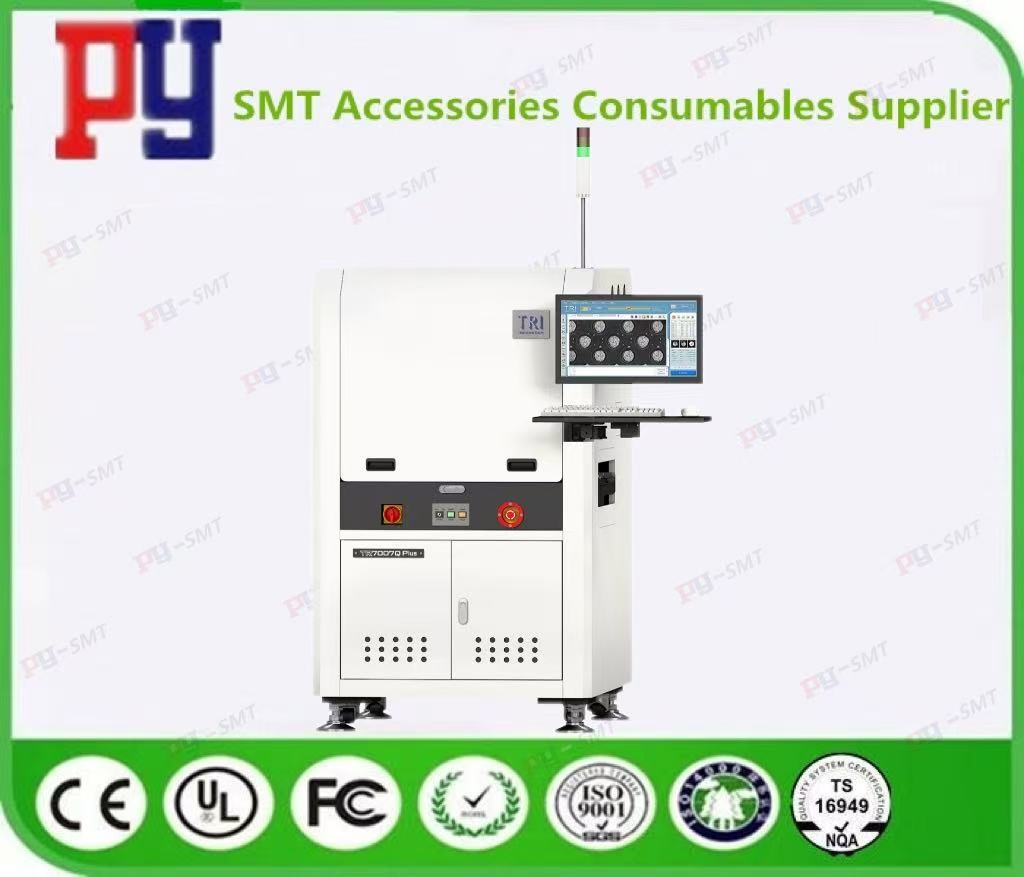

TR7007Q Plus foto:
