AOI SMT-assemblageapparatuur
, Automatische SMT-machine voor optische inspectie
, TR7700QH SII SMT-machine
SMT Machine Automated Optical Inspection (AOI) TR7700QH SII.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Stop-en-ga |
| Bovencamera |
12 MP / 21 MP High Speed Camera |
| Hoekcamera |
N/A |
| Beeldresolutie |
12 μm, 15 μm, 18 μm (fabrieksinstelling) |
| |
| * 18 μm is beschikbaar voor TR7700QH SII, 12 μm voor |
| TR7700QH SII & TR7700QH SII DL |
| Verlichting |
Multifasige True Color LED |
| 3D-technologie |
Quad digitale randprojectoren |
| Maximaal 3D-bereik |
40 mm |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
12 MP@ 18 μm: 70 cm2/sec |
| 21 MP@ 12 μm: 60 cm2/sec |
| 21 MP@ 15 μm: 80 cm2/sec |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| Y-asbesturing |
Ballenschroef + AC-servo met bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| X-Y-asresolutie |
1 μm |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
TR7700QH SII: 510 x 510 mm |
| TR7700QH SII DL: 510 x 310 mm x 2 rijstroken, 510 x 590 mm x 1 rijstroken |
| TR7700L QH SII: 765 x 610 mm |
| PCB-dikte |
0.6-5 mm |
| Maximaal PCB-gewicht |
TR7700QH SII (DL): 3 kg. Facultatief: 5 kg |
| TR7700L QH SII: 3 kg. Facultatief: 5 kg / 12 kg |
| De bovenste vrijheid |
50 mm |
| Onderafstand |
40 mm |
| Randvrijheid |
TR7700QH SII (DL): 3 mm. Facultatief: 4 mm / 5 mm |
| TR7700L QH SII: 3 mm. Facultatief: 5 mm |
| Vervoerder |
Inlijnhoogte: 880 mm, optioneel: 925 mm |
| |
| * SMEMA-compatibel |
| Inspectiefuncties |
|
| Component |
Ontbrekende, grafstenen, afbeeldingen, polariteit, rotatie, verschuiving, verkeerde markering (OCV), defect, ondersteboven, extra onderdeel, vreemd materiaal, opgeheven onderdeel |
| Soldeer |
Hoogte van de soldeerfillet, % volume van de soldeer, overtollige soldeer, onvoldoende soldeer, bruggen, doorboordpinnen, opgeheven lood, gouden vingerkrassen/verontreiniging |
| Afmetingen |
|
| WxDxH |
TR7700QH SII: 1100 x 1730 x 1700 mm |
| TR7700QH SII DL: 1100 x 2005 x 1700 mm |
| TR7700L QH SII: 1365 x 1865 x 1700 mm |
| |
| Opmerking: exclusief signaaltoren, signaaltorenhoogte 520 mm |
| Gewicht |
TR7700QH SII: 920 kg |
| TR7700QH SII DL: 1020 kg |
| TR7700L QH SII: 1035 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

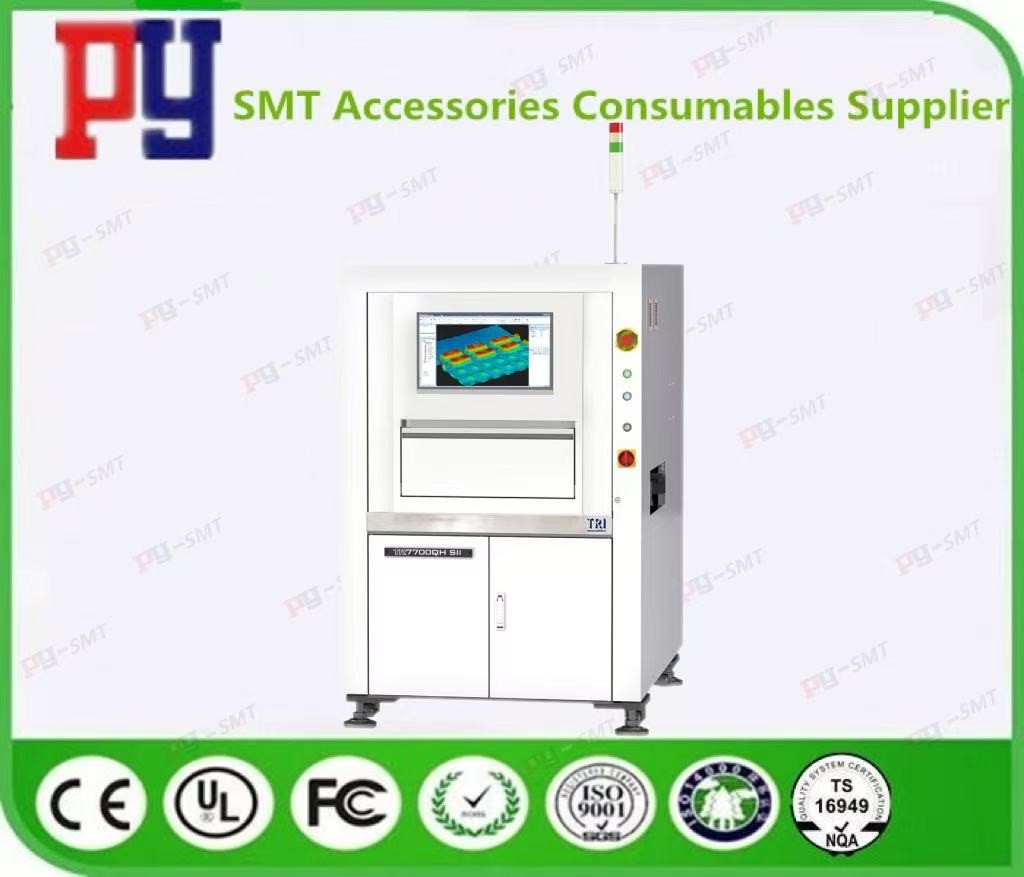

TR7700QH SII foto:
