Markeren:
Precision Automated Optical Inspection (precieze geautomatiseerde optische inspectie)
, Uitstekend gegarandeerde geautomatiseerde optische inspectie
, AOI TR7500QE Plus
SMT Machine Automated Optical Inspection (AOI) TR7500QE Plus.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Stop-en-ga |
| Bovencamera |
12 MP High Speed Camera |
| Hoekcamera |
4 Hoekcamera's |
| Beeldresolutie |
10 μm, 12 μm *, 15 μm (fabrieksinstelling) |
| |
| * Beschikbaar voor TR7500QE Plus |
| Verlichting |
Multi-fase True Color LED, coaxiale verlichting |
| 3D-technologie |
Digital Fringe Pattern Projectoren |
| Maximaal 3D-bereik |
40 mm |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
@ 10 μm: 25 cm2/sec |
| @ 12 μm: 37 cm2/sec |
| @ 15 μm: 57 cm2/sec |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + wisselstroomservo met bewegingsregelaar (lineaire motor optioneel) |
| Y-asbesturing |
Dubbel aangedreven kogelschroef + wisselstroomservo met bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| X-Y-asresolutie |
1 μm |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
TR7500QE Plus: 510 x 510 mm |
| TR7500QE Plus DL: 510 x 310 mm x 2 rijstroken, 510 x 590 mm x 1 rijstroken |
| PCB-dikte |
0.5 - 6 mm |
| Maximaal PCB-gewicht |
Optie: 4 kg / 5 kg |
| De bovenste vrijheid |
50 mm |
| Onderafstand |
40 mm |
| Randvrijheid |
Optioneel: 4 mm / 5 mm |
| Vervoerder |
Hoogte in de lijn: 880 mm |
| Inspectiefuncties |
|
| Component |
Ontbrekende, grafstenen, billboarding, polariteit, rotatie, verschuiving, verkeerde markering (OCV), defecte, ondersteboven, extra onderdeel, vreemd materiaal |
| Soldeer |
Hoogte van de soldeerfillet, % volume van de soldeer, overtollige soldeer, onvoldoende soldeer, bruggen, doorboordpinnen, opgeheven lood, gouden vingerkrassen/verontreiniging |
| Afmetingen |
|
| WxDxH |
TR7500QE Plus: 1100 x 1730 x 1700 mm |
| TR7500QE Plus DL: 1100 x 2005 x 1700 mm |
| TR7500L QE Plus: 1365 x 1865 x 1700 mm |
| |
| Opmerking: exclusief signaaltoren, signaaltorenhoogte 520 mm |
| Gewicht |
TR7500QE Plus: 920 kg |
| TR7500QE Plus DL: 1040 kg |
| TR7500L QE Plus: 1035 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

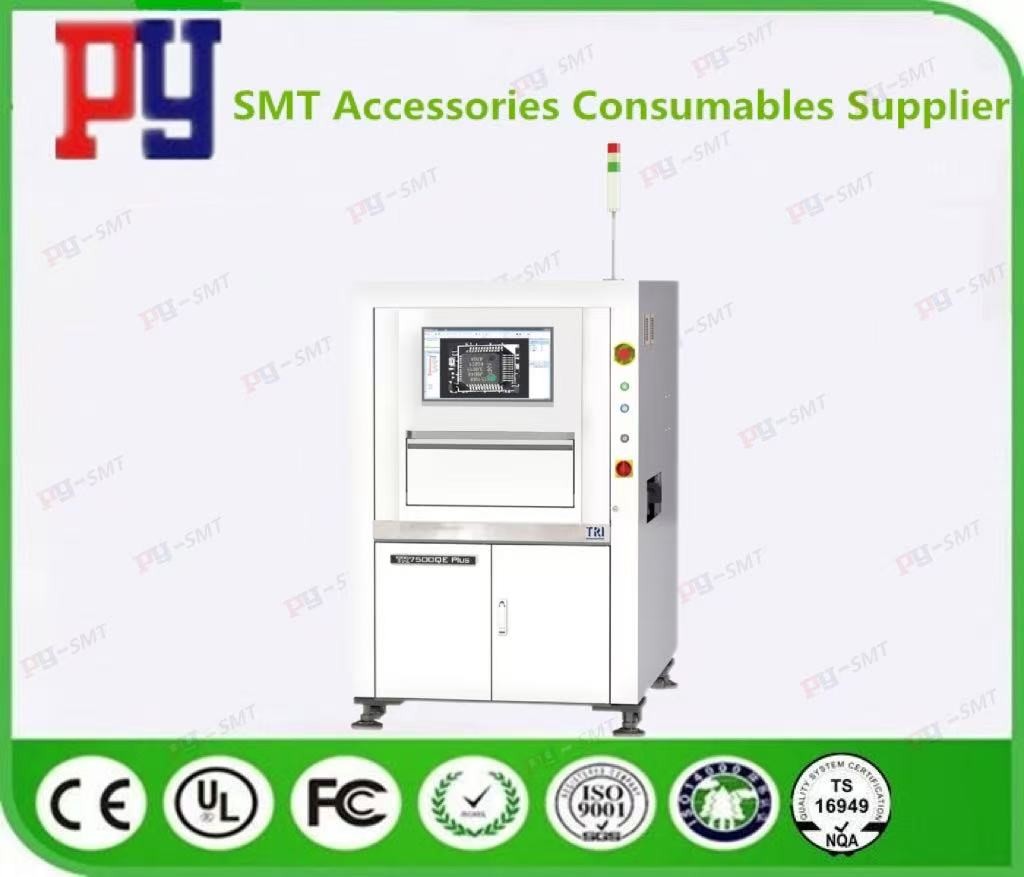

TR7500QE Plus foto:
