Markeren:
TR7700QB SII SMT AOI-machine
, SMT AOI machine TR7700QB SII
, Geautomatiseerde optische inspectie (AOI) TR7700QB SII
Geautomatiseerde optische inspectie (AOI) TR7700QB SII SMT AOI machine.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Stop-en-ga |
| Camera |
12 MP High Speed Camera |
| Hoekcamera |
N/A |
| Beeldresolutie |
15 μm |
| Verlichting |
Multifasige True Color LED |
| 3D-technologie |
Quad digitale randprojectoren |
| Maximaal 3D-bereik |
20 mm |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
57 cm2/sec |
| * Afhankelijk van de verdeling van de componenten |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| Y-asbesturing |
Ballenschroef + AC-servo met bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| X-Y-asresolutie |
1 μm met lineaire encoder |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
510 x 510 mm |
| PCB-dikte |
0.6 - 6 mm |
| Maximaal PCB-gewicht |
3 kg, optioneel: 5 kg |
| De bovenste vrijheid |
100 mm |
| Onderafstand |
40 mm |
| Randvrijheid |
Optioneel: 5 mm |
| Vervoerder |
Inlijnhoogte: 830 - 870 mm |
| |
| * Facultatief: 900 mm |
| Inspectiefuncties |
|
| Component |
Ontbreken, grafstenen, afbeeldingen, polariteit, rotatie, verschuiving, verkeerde markering (OCV), defect, ondersteboven, extra onderdeel, vreemd materiaal, opgeheven onderdeel, brug, pinhoogte |
| THT Gebreken |
Ontbrekende, positie, soldeerfouten, speldgat, uitblaasgat, speldhoogte, speldhoek, speldverschuiving, bruggen, natmaken |
| Soldeer |
Hoogte van de soldeerfillet, % volume van de soldeer, overtollige soldeer, onvoldoende soldeer, bruggen, doorboordpinnen, opgeheven lood, gouden vingerkrassen/verontreiniging |
| Afmetingen |
|
| WxDxH |
1100 x 1730 x 1585 mm |
| |
| Opmerking: exclusief signaaltoren, signaaltorenhoogte 515 mm |
| Gewicht |
1030 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

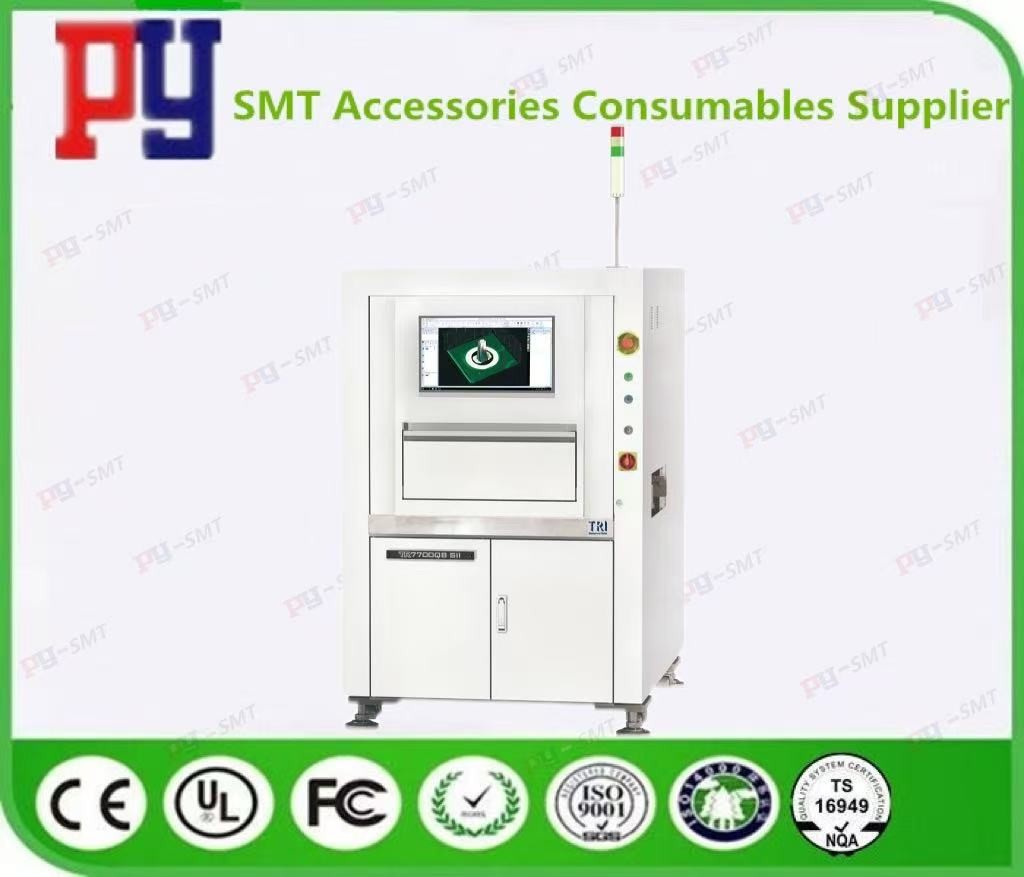

TR7700QB SII foto:
