Markeren:
Automatische optische inspectie AOI-machine
, TR7700 SIII SMT AOI-machine
, Ultra SMT AOI machine
Geautomatiseerde optische inspectie (AOI) TR7700 SIII Ultra SMT AOI machine.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Dynamische beeldvorming |
| Bovencamera |
4 MP / 9 MP / 12 MP High Speed Color Camera |
| Hoekcamera |
N/A |
| Beeldresolutie |
5.5 μm, 6 μm, 10 μm, 15 μm (fabrieksinstelling) |
| Verlichting |
Multifase RGB+W LED |
| 3D-technologie |
3D-lasersensor (optioneel) |
| Maximaal 3D-bereik |
N/A |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
4 MP@ 10 μm: maximaal 60 cm2/sec |
| 4 MP@ 15 μm: maximaal 120 cm2/sec |
| 9 MP@ 10 μm: maximaal 80 cm2/sec |
| 12 MP@ 5,5 μm: maximaal 32 cm2/sec |
| 12 MP@ 6 μm: maximaal 37 cm2/sec |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| Y-asbesturing |
Ballenschroef + AC-servo met bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| X-Y-asresolutie |
1 μm |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
TR7700 SIII Ultra: 510 x 460 mm |
| |
| TR7700 SIII Ultra DL: 510 x 310 mm x 2 rijstroken, 510 x 590 mm x 1 rijstroken |
| PCB-dikte |
0.6-5 mm |
| Maximaal PCB-gewicht |
3 kg. Facultatief: 5 kg |
| De bovenste vrijheid |
25 mm. Facultatief: 48 mm |
| Onderafstand |
40 mm |
| Randvrijheid |
Optioneel: 4 mm / 5 mm |
| Vervoerder |
Hoogte in de lijn: 880 mm |
| |
| * Facultatief: 940-965 mm (SMEMA-compatibel) |
| Inspectiefuncties |
|
| Component |
Vermist |
| Grafstenen |
| Billboarding |
| Polariteit |
| Rotatie |
| Schakelen |
| Verkeerde markering (OCV) |
| Defect |
| Omgekeerd |
| Extra onderdeel |
| Vreemd materiaal |
| Soldeer |
Overtollige soldeer |
| Onvoldoende soldeer |
| Overbruggen |
| door-gat pinnen |
| Geheven lood |
| Gouden Vinger |
| Schrammen/verontreiniging |
| Afmetingen |
|
| WxDxH |
TR7700 SIII Ultra: 1100 x 1720 x 1710 mm |
| TR7700 SIII Ultra DL: 1365 x 1720 x 1710 mm |
| |
| Opmerking: exclusief signaaltoren, signaaltorenhoogte 515 mm |
| Gewicht |
TR7700 SIII Ultra: 940 kg |
| TR7700 SIII Ultra DL: 960 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

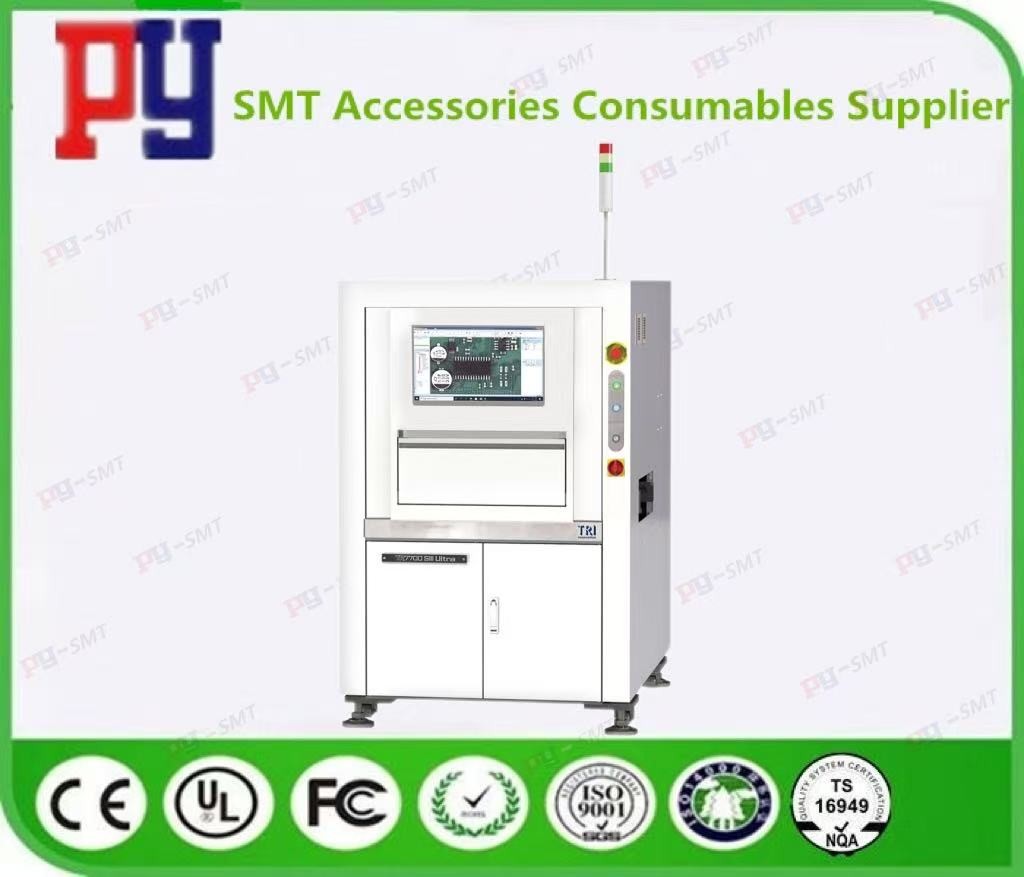

TR7700 SIII Ultra beeld:
