Markeren:
Automatische optische inspectie AOI-machine
, TR7700QM SII AOI-machine
, De machine van SMT AOI
TR7700QM SII Automatische optische inspectie (AOI) SMT AOI-machine.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Stop-en-ga |
| Bovencamera |
12 MP High Speed Camera |
| Hoekcamera |
N/A |
| Beeldresolutie |
5.5 μm |
| Verlichting |
Multi-fase True Color LED, coaxiale verlichting |
| 3D-technologie |
Quad digitale randprojectoren |
| Maximaal 3D-bereik |
20 mm |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
Tot 7,7 cm2/sec |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| Y-asbesturing |
Ballenschroef + AC-servo met bewegingsregelaar |
| Beheersing van Z-as |
Ballenschroef + AC-servo met bewegingsregelaar |
| X-Y-asresolutie |
1 μm met optionele lineaire encoder |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
400 x 330 mm |
| PCB-dikte |
0.6 - 5 mm |
| Maximaal PCB-gewicht |
3 kg |
| De bovenste vrijheid |
20 mm |
| Onderafstand |
40 mm |
| Randvrijheid |
Optioneel: 5 mm |
| Vervoerder |
880 - 920 mm |
| Inspectiefuncties |
|
| Component |
Ontbrekende, grafstenen, afbeeldingen, polariteit, rotatie, verschuiving, verkeerde markering (OCV), defect, ondersteboven, extra onderdeel, vreemd materiaal, opgeheven onderdeel |
| Soldeer |
Hoogte van de soldeerfillet, % volume van de soldeer, overtollige soldeer, onvoldoende soldeer, bruggen, doorboordpinnen, opgeheven lood, gouden vingerkrassen/verontreiniging |
| Afmetingen |
|
| WxDxH |
1000 x 1460 x 1650 mm |
| |
| Opmerking: exclusief signaaltoren, signaaltorenhoogte 515 mm |
| Gewicht |
785 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

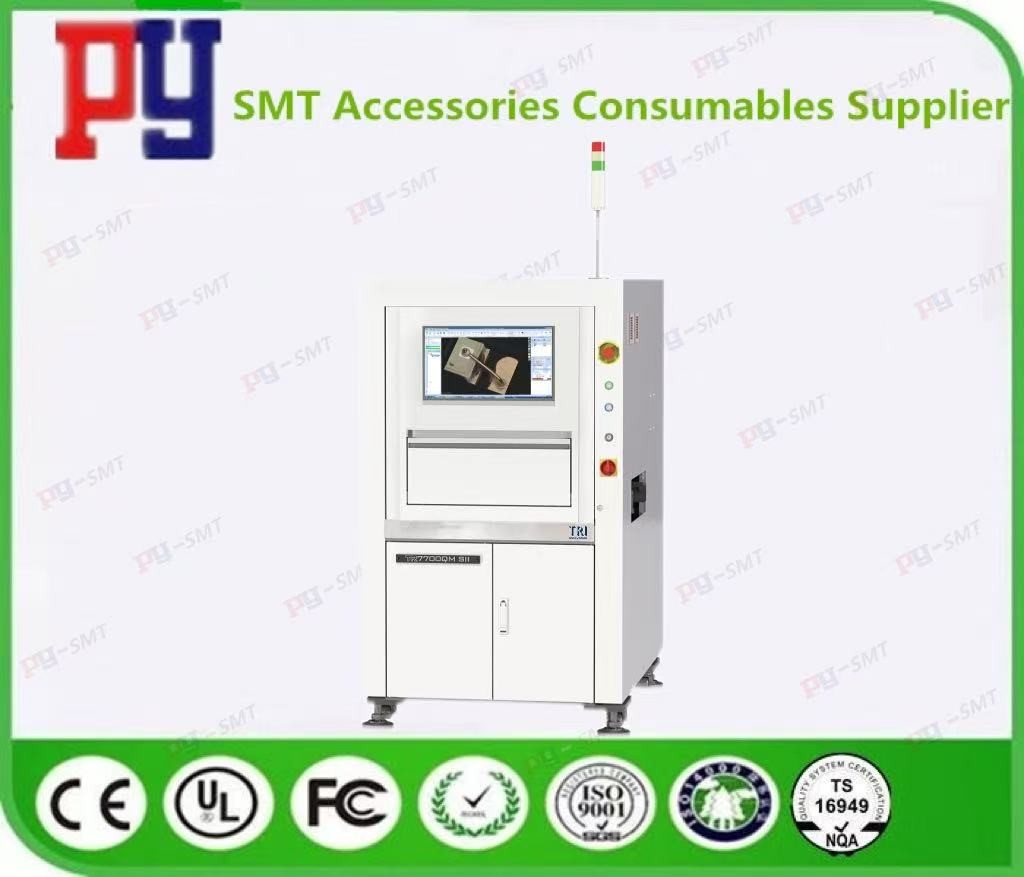

TR7700QM SII foto:
