Markeren:
TR7700 SIII DT AOI
, Geautomatiseerde optische inspectie AOI
, aoi smt machine
TR7700 SIII DT Automatische optische inspectie (AOI) SMT-machine.
Specificatie:
| Optisch systeem |
|
| Beeldvormingsmethode |
Dynamische beeldvorming |
| Bovencamera |
4 Mpx |
| Hoekcamera |
N/A |
| Beeldresolutie |
10 μm, 15 μm (fabrieksinstelling) |
| Verlichting |
Multifase RGB+W LED |
| 3D-technologie |
N/A |
| Maximaal 3D-bereik |
N/A |
| Inspectieprestaties |
|
| Afbeeldingssnelheid |
4 Mpix@ 10 μm: 60 cm2/sec |
| 4 Mpix@ 12,5 μm: 120 cm2/sec |
| Bewegingstabel en besturing |
|
| Beheersing van de X-as |
Ballenschroef + AC-servo-controller |
| Y-asbesturing |
Ballenschroef + AC-servo-controller |
| Beheersing van Z-as |
N/A |
| X-Y-asresolutie |
1 μm |
| Bestuur van het bestuur |
|
| Maximale PCB-grootte |
TR7700 SIII DT: 330 x 250 mm |
| TR7700L SIII DT: 510 x 460 mm |
| PCB-dikte |
3 mm |
| Maximaal PCB-gewicht |
3 kg |
| De bovenste vrijheid |
25 mm [optioneel 48 mm] |
| Onderafstand |
TR7700 SIII DT: 100 mm |
| TR7700L SIII DT: 50 mm |
| Randvrijheid |
3 mm |
| Vervoerder |
Handleiding |
| Inspectiefuncties |
|
| Component |
Vermist |
| Grafstenen |
| Billboarding |
| Polariteit |
| Rotatie |
| Schakelen |
| Verkeerde markering (OCV) |
| Defect |
| Omgekeerd |
| Extra onderdeel |
| Vreemd materiaal |
| Soldeer |
Overtollige soldeer |
| Onvoldoende soldeer |
| Overbruggen |
| door-gat pinnen |
| Geheven lood |
| Gouden Vinger |
| Schrammen/verontreiniging |
| Afmetingen |
|
| WxDxH |
TR7700 SIII DT: 860 x 1100 x 1350 mm |
| TR7700L SIII DT: 980 x 1345 x 1490 mm |
| |
| Gewicht |
TR7700 SIII DT: 340 kg |
| TR7700L SIII DT: 385 kg |
Andere machines:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

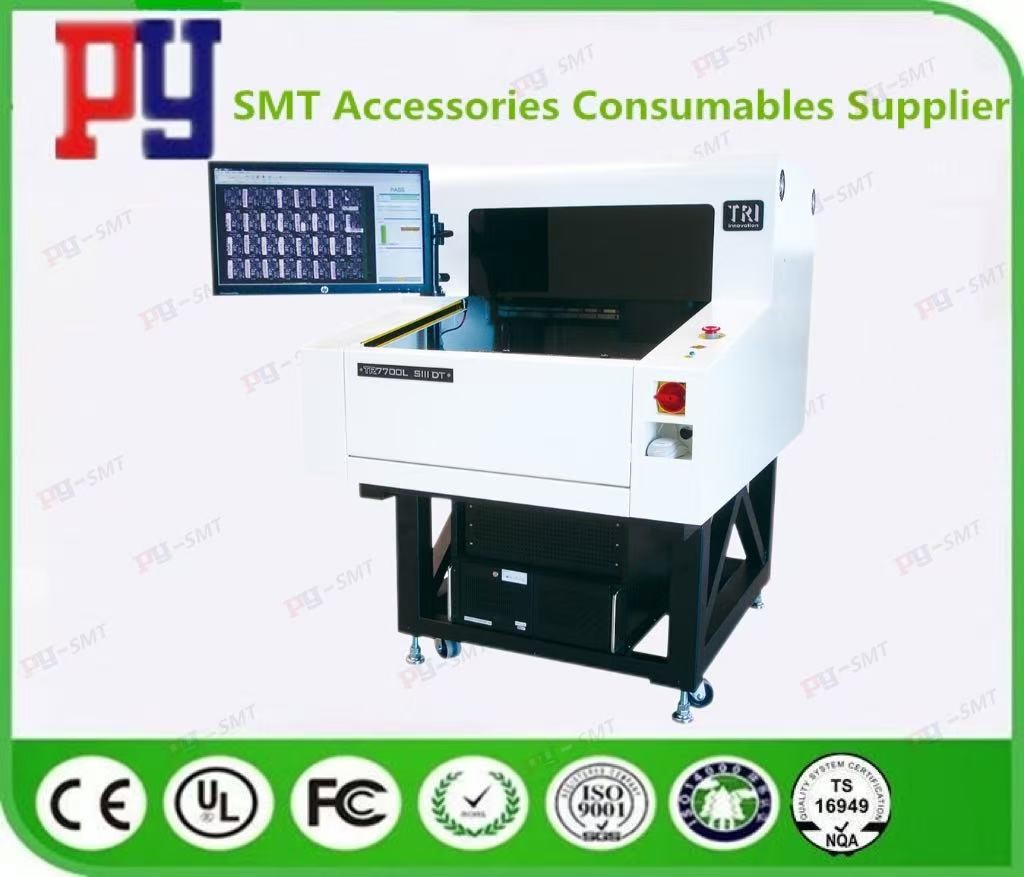

Foto TR7700 SIII DT:
